Elektrotechnika
Az EPLAN Platform központi eleme
Az elektrotechnikai tervezés bonyolult terület, különösen mivel sokan dolgoznak ugyanazon projekten különféle tudományterületeken. Az elektrotechnikai adatoknak más osztályok számára is használhatóknak kell lenniük, például a megrendelések feldolgozásához és a gyártáshoz. Ugyanakkor az elektrotechnikának mindig időigénye van, időben kell teljesítenie és mindig figyelnie kell a felmerülő költségeket. Az EPLAN egyetlen forrásból kínál integrált szoftvermegoldást a hatékony villamosmérnöki tervezés érdekében a folyamatok során.
Áttekintés: az elektrotechnika feladatai és kihívásai
A tervezők különféle feladatokkal és kihívásokkal néznek szembe, amelyeket minden nap meg kell oldaniuk. Az EPLAN megoldások mindig rendelkezésre állnak az Ön támogatására.

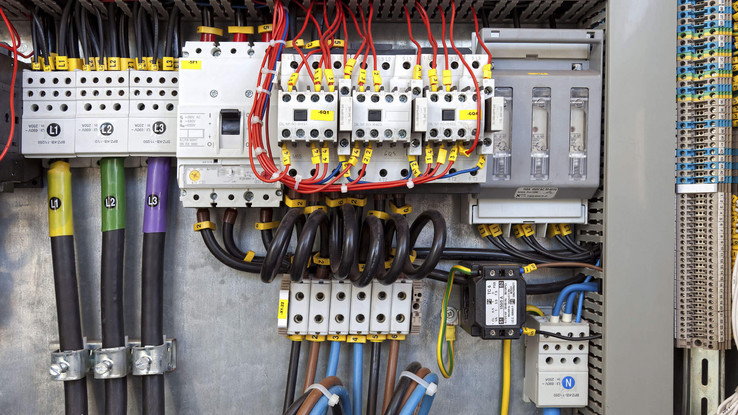

Az elektrotechnika kihívásai
Több száz-ezer alkatrészt kell leírni, megtervezni, számozni és kábelekkel és vezetékekkel egymáshoz csatlakoztatni. A kábelt és a vezetékeket viszont keresztmetszettel és hosszúsággal kell elrendezni, színeket és azonosító jelöléseket kell rendelni hozzájuk. A terveket több ezer oldalon dokumentálják. Mindennek a nyomon követése érdekében kereszthivatkozások létrehozásával kell biztosítani a diagramokon belüli navigációt. A vezérlőszekrények gyártásának támogatására digitális prototípus használható. Végül a rendszer funkcionalitásának meg kell felelnie a specifikációknak és hordozhatónak kell lennie.

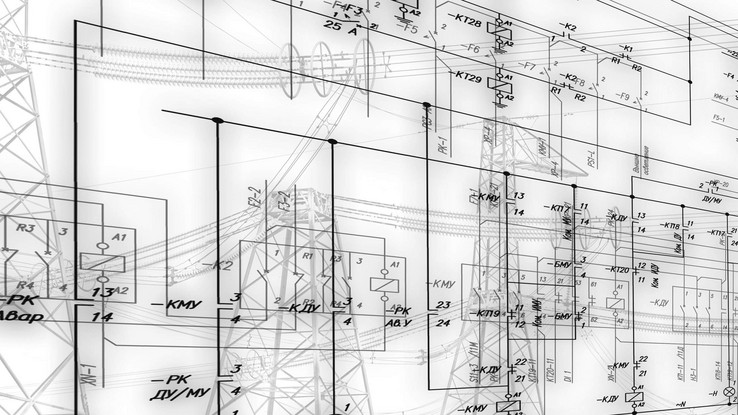

Az elektrotechnika feladatai
Az elektrotechnika a mérnöki feladatok széles körét tartalmazza. Ezek magukban foglalják a hajtások, az érzékelők és a vezérléstechnika tápegységeinek tervezését, valamint a gépek és az üzemi rendszerek vezérlőrendszereinek fejlesztését. Ezen túlmenően védelmi rendszereket kell kialakítani a túlfeszültség és a túlterhelés ellen, és földelni kell a rendszereket. Egy másik fontos tevékenységi terület a különféle dokumentumok, különösen a különféle elektromos alkatrészek csatlakoztatásának rögzítésére szolgáló vázlatok készítése. A gyártási dokumentáció elkészítése az alkatrészeket tartó vezérlőszekrények építéséhez egy újabb napi feladat. Mindez együttesen támogatja a felhasználókat, az üzembe helyezéstől és az indítástól kezdve a szervizelésig és karbantartásig.
Rendszer a tervezésben
Egy rendszer elegedhetetlen, különösen a mérnöki tervezés során. Az EPLAN megoldások segítenek megfelelni a nemzetközi előírásoknak, szabványoknak és irányelveknek.

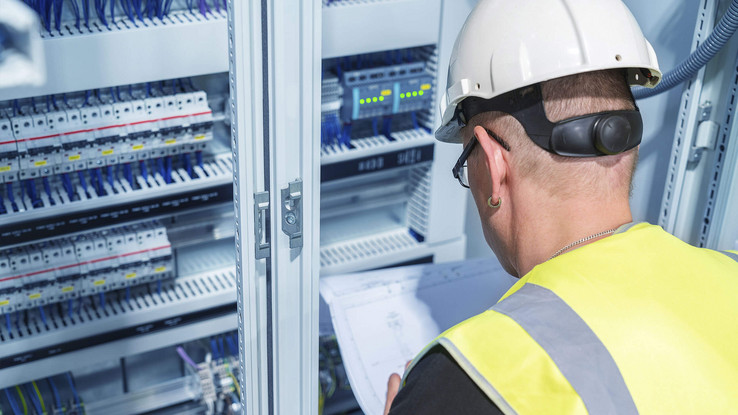

Kódok az elektrotechnikában
Az elektrotechnikának különféle kódok felé kell orientálódnia, amelyek a végső szállítás helyétől függően változhatnak. Például az IEC 81346 szabvány világszerte érvényes az eszközök felépítésére és címkézésére. Az elektrotechnikai dokumentációban lehetővé kell tenni az összes alkatrész azonosítását e szabvány szerint. Ez a kód támogatja a termékek strukturálását, és ezáltal növelheti a mérnöki folyamatok hatékonyságát. Ezenkívül az IEC 61355 szabvány szabályozza a dokumentáció típusát. Az elektrotechnikai dokumentációra vonatkozó további országspecifikus szabványok közé tartozik a GOST Oroszország számára, GB a kínai és az NFPA az Egyesült Államokban.
Eszközadatok az elektrotechnikában
Az eszközadatok integrálása az elektrotechnikai tervekbe sok kérdést vet fel: milyen kapcsolataik vannak az eszközöknek és hogyan fogják őket összekapcsolni? Milyen műszaki paraméterekkel, méretekkel és hőértékekkel rendelkeznek az alkatrészek, és mennyit nyomnak? Mely kódok támogatottak, és hogyan kapja meg a rendelési rendszer az összes szükséges információt? Az EPLAN segítségével a válaszok egyszerűek és világosak: az EPLAN Data Portal használatával nagy mennyiségű kiváló minőségű eszköz- és alkatrészadathoz férhet hozzá a folyamatosan növekvő gyártók köréből.
AutomationML (Automation Markup Language)

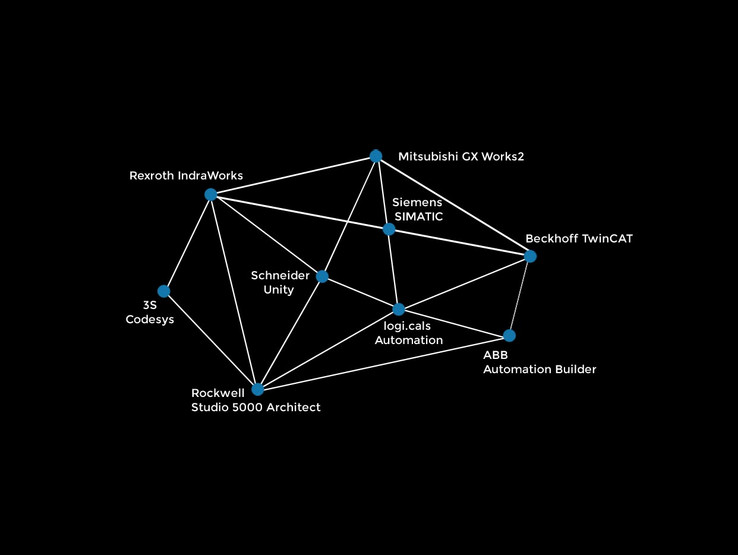

A nemzetközi AutomationML adatstandard lehetővé teszi az adatok konzisztenciáját a szoftverek széles skáláján. Például lehetővé teszi a PLC adatok problémamentes cseréjét az ECAD szoftver és a PLC programozás között. A semleges XML adatformátum alapján nyílt, kétirányú adatcserét valósíthat meg.
Az EPLAN integrált megoldásokat kínál az elektrotechnikához
Az integrált tervezéshez és az elektrotechnikai folyamatokhoz szükséges mérnöki szoftver az egyik fő erényünk. Használja ki sokéves tapasztalatunkat és kiváló minőségű megoldásainkat!
Kapcsolási rajzok létrehozása
Kapcsolási rajzok egyszerű, integrált létrehozásához a szimbólumoknak, áramköröknek és kapcsolatoknak könnyen megtalálhatónak és könnyen használhatónak kell lenniük. A kereszthivatkozásokat gyorsan kell kezelni, a sémákban történő navigálásnak intuitívnak kell lennie, és az alkatrészek és a kapcsolatok számozását automatizálni kell. Mindezt megvalósíthatja az EPLAN Electric P8 segítségével.
Automatizált tervezés
Ideális esetben a kapcsolási rajzok automatikusan létrehozhatók - gyakorlatilag egérkattintással. Ez minimálisra csökkenti a másolási és beillesztési problémákat, és növeli a tervezési hatékonyságot.
Készítsen magas szintű gyártási dokumentációt
A gyártási dokumentációnak a rajzokból levezethetőnek és automatikusan létre kell hoznia. Az EPLAN Pro Panel használatával digitális ikert hoz létre alapul az értéklánc minden további lépéséhez. Rittal leányvállalatunkkal együtt integrált megoldásokat kínálunk a panelépítéshez és a kapcsolóberendezések tervezéséhez.
Magas minőségű alkatrészadatok
Az EPLAN Data Portal biztosítja az összes szükséges eszközadatot a mérnöki folyamatok alapjaként.
Schematic Documentation for PLC Programming
With EPLAN, you can seamlessly re-use data from your schematic documents for PLC programming as well as for PLC and BUS systems.
Schematic Documentation for PLC Programming
With EPLAN, you can seamlessly re-use data from your schematic documents for PLC programming as well as for PLC and BUS systems.
Örömmel segítünk Önnek!
Szeretne többet megtudni megoldásainkról, érdeklődik szolgáltatásaink iránt? Vegye fel velünk a kapcsolatot - örömmel segítünk!
