Kábelkötegek
A gépészeti és az elektrotechnika tervezés ötvözése, a komplexitás kezelhetővé tétele
A növekvő villamosítás tendenciája növeli az elektromos alkatrészek, kábelek és vezetékek arányát számos termékben - az építőipari járművektől és robotoktól kezdve az otthoni személyi számítógépeinkig. A professzionális eszközök és az intelligens szoftverek használata egyre fontosabbá válik a terméktervezés során fontos tényezők áttekintésének fenntartása, beleértve a szükséges helyet, a teljes súlyt és az ebből fakadó költségeket. További összetettséget jelent a termékfejlesztés az ügyfelek gyakori változtatási kérelmei miatt. Ez a bonyolultság kezelhetővé tehető az Ön számára - olyan kifinomult rendszerek használatával, amelyek összekapcsolják a gépészetet és az elektrotechnikát, és amelyek a gyártás szempontjából releváns információkat nyernek. Ez lehetővé teszi, hogy javítsa termékei minőségét, miközben csökkenti a költségeket.
Kábelköteg fejlesztése: a hagyományos és a 3D tervezés összehasonlítása
A kábelkötegek felépítése és dokumentálása kritikus pontnak tekinthető a tervezés és a gyártás közötti határfelületen. Egy digitális ikerpárral való együttműködés a kábelköteg tervezés során megéri a fáradságot - az Ön cége számára is. Ezt mutatja például a hagyományos megközelítés közvetlen összehasonlítása.

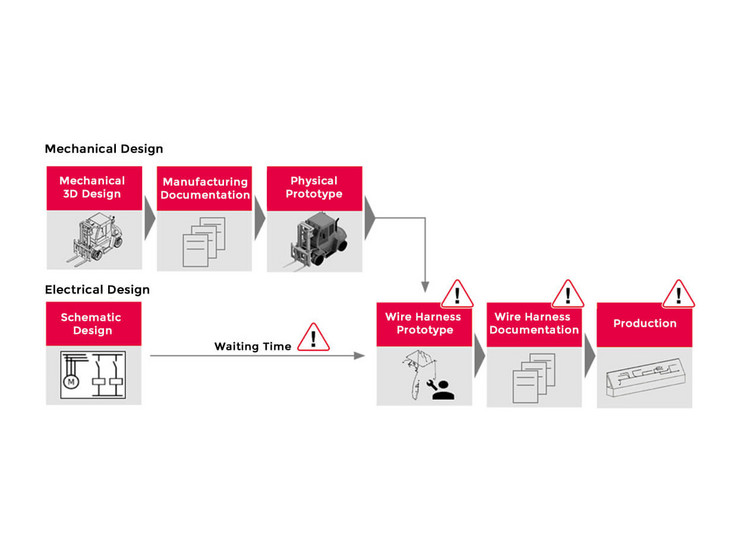

Várakozási idő a hagyományos munkafolyamatban
A kábelkötegek kifejlesztésére szolgáló hagyományos munkafolyamatokban a munkákat egymás után fejezik be. A gyártás szempontjából releváns adatok mindaddig nem kerülnek meghatározásra, amíg fizikai prototípust nem gyártanak. Az iterációs hurkok és az újrafeldolgozási tervek ezért gyakoriak, gyakori hibákkal, késésekkel és a megnövekedett selejtszám miatt többletköltségekkel.

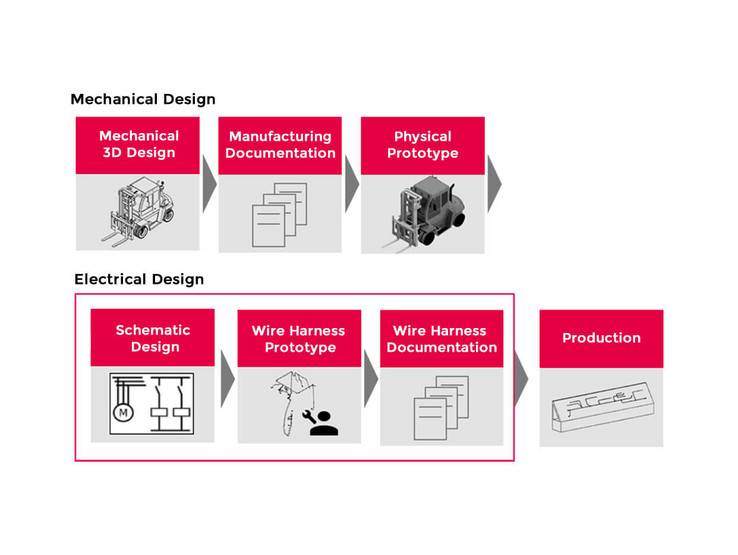

3D kábelköteg fejlesztés digitális prototípussal
Egy 3D-s CAD szoftver használata sokkal hatékonyabb fejlesztési folyamatot eredményez a kábelkötegek és kábelek számára. Először egy digitális ikert hoznak létre fizikai prototípus helyett. Az összes vonatkozó adat és gyártási rajz automatikusan levezethető a digitális ikerből. Ez a digitális modell még akkor is megmutatja előnyeit, ha gyakori változtatásokat hajtanak végre, mert a változtatások gyorsan, szinte költségmentesen megvalósíthatók.
EPLAN Harness proD kábelköteg-tervekhez 3D-ben
Az EPLAN Harness proD egy modern szoftver a vezetékek és kábelkötegek hatékony tervezéséhez és dokumentálásához. Az EPLAN Projekt beolvasásától a vezetékek átirányításáig és a dokumentáció elkészítéséig az automatizált lépések jelentik a rendszer erősségeit. Az EPLAN Harness proD lehetőséget nyújt a PDM megoldások zökkenőmentes integrációjára, köszönhetően annak, hogy nyitott a mechanikusan releváns információk importálására a különféle MCAD rendszerekből és az ECAD csatlakozási információkból. A kábelköteg kialakítása független a mechanikus prototípus elérhetőségétől.
EPLAN Harness proD kábelköteg-tervekhez 3D-ben
Az EPLAN Harness proD egy modern szoftver a vezetékek és kábelkötegek hatékony tervezéséhez és dokumentálásához. Az EPLAN Projekt beolvasásától a vezetékek átirányításáig és a dokumentáció elkészítéséig az automatizált lépések jelentik a rendszer erősségeit. Az EPLAN Harness proD lehetőséget nyújt a PDM megoldások zökkenőmentes integrációjára, köszönhetően annak, hogy nyitott a mechanikusan releváns információk importálására a különféle MCAD rendszerekből és az ECAD csatlakozási információkból. A kábelköteg kialakítása független a mechanikus prototípus elérhetőségétől.
The Digital Twin and Designing Wire Harnesses
Gartner says it. Deloitte says it. EPLAN says it, too: the digital twin is becoming the driving force of industrial production in the twenty-first century. Embedded into the megatrends of Industry 4.0 and the Industrial Internet of Things, the digital twin brings manufacturing companies significant advantages across the entire product life cycle.
Background on the Digital Twin in Wire Engineering
This whitepaper, “Electrified – The Digital Twin”, shows what a digital twin consists of and which disciplines and fields can work with it, with a special focus on the engineering field of designing and documenting cabling and wire harnesses in 3D.
Ten Good Reasons for Designing in 3D
The digital twin is gaining ground: according to a February 2019 study by Gartner, a global research and advisory firm, 75 per cent of companies surveyed are planning to use a digital twin within the next year. If the twin also includes electrical engineering information in 3D, your engineering will benefit greatly. EPLAN gives you ten good reasons.

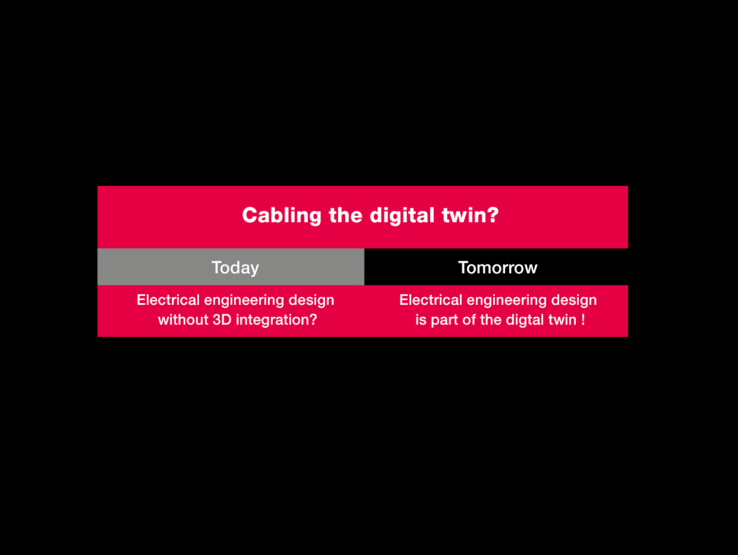

The Digital Twin – Today and Tomorrow
Our infographic “Wiring the Digital Twin?” outlines how you can use the digital twin to harmonise processes and to save time in every individual step of the production process – now and in the future. Request the graphic here.
Seven Steps to the Virtual Prototype of the Wire Harness
Find out in this tutorial video how you can plan and design wiring within a very short period of time using EPLAN Harness proD.
