Folyamattervezés
Mérnöki megoldások PF és P&I diagramok készítéséhez

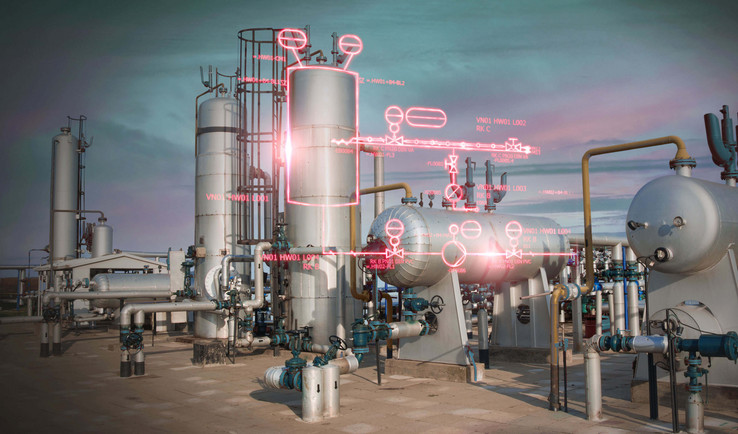

A folyamattervezés sokféle anyag előállításával és átalakításával foglalkozik, beleértve a szilárd anyagokat, valamint a folyadékokat és még a gázokat is. Az alkalmazási területek nagymértékben változhatnak, például olyan területekkel, amelyek magukban foglalják a gabonafeldolgozást, a papírgyártást, az ércekből történő fémkivonást és még sok mást. Nem számít, milyen anyagokat gyárt vagy dolgoz fel, az EPLAN támogatja a tervezést folyamatfolyamat-diagramok (PFD), csővezeték- és műszerdiagramok (P & ID-k) létrehozásával, valamint a mérnöki folyamatok optimalizálásával és integrálásával.
Folyamattervezési feladatok és kihívások
Fontos mérnöki feladat, különösen a folyamattervezés során, a PFD-k létrehozása, amelyek a folyamat különböző lépéseinek tervezését és dokumentálását szolgálják. Gyakran több száz alkatrészt kell tartalmazniuk, például tartályokat, működtető egységeket, beleértve a szivattyúkat, szellőzőket és a gép fűtőelemeit és szelepeit. Csöveken keresztüli csatlakozásukat a folyamatábrán kell dokumentálni. A P & ID létrehozása fontos az olyan downstream folyamatok számára, mint az érzékelő rendszerek, valamint a gépek és berendezések műszeres és vezérlő rendszereinek megtervezése és feltérképezése, ezáltal számos mérési pontot kell létrehozni, és mért értékeket és jeleket rögzíteni. A folyamatmérnöki adatok a gép- és gyárépítés központi információforrásai, és azokat zökkenőmentesen át kell adni a fluidtechnikára és az elektrotechnikára - ami még fontosabbá teszi e folyamatok integrált mérnöki adatokon alapuló automatizálását.
Folyamattervezési feladatok és kihívások
Fontos mérnöki feladat, különösen a folyamattervezés során, a PFD-k létrehozása, amelyek a folyamat különböző lépéseinek tervezését és dokumentálását szolgálják. Gyakran több száz alkatrészt kell tartalmazniuk, például tartályokat, működtető egységeket, beleértve a szivattyúkat, szellőzőket és a gép fűtőelemeit és szelepeit. Csöveken keresztüli csatlakozásukat a folyamatábrán kell dokumentálni. A P & ID létrehozása fontos az olyan downstream folyamatok számára, mint az érzékelő rendszerek, valamint a gépek és berendezések műszeres és vezérlő rendszereinek megtervezése és feltérképezése, ezáltal számos mérési pontot kell létrehozni, és mért értékeket és jeleket rögzíteni. A folyamatmérnöki adatok a gép- és gyárépítés központi információforrásai, és azokat zökkenőmentesen át kell adni a fluidtechnikára és az elektrotechnikára - ami még fontosabbá teszi e folyamatok integrált mérnöki adatokon alapuló automatizálását.
Szükséges alapok a hatékony mérnöki folyamatokhoz
Ami minden mérnöki tudományágra igaz, az a folyamattervezésre is érvényes: a kódok és szabványok, valamint a kiváló minőségű eszközadatok betartásával a biztos alap megteremtése azt jelenti, hogy megteremti a hatékony folyamatok és munkafolyamatok szükséges standardjait.
Szükséges alapok a hatékony mérnöki folyamatokhoz

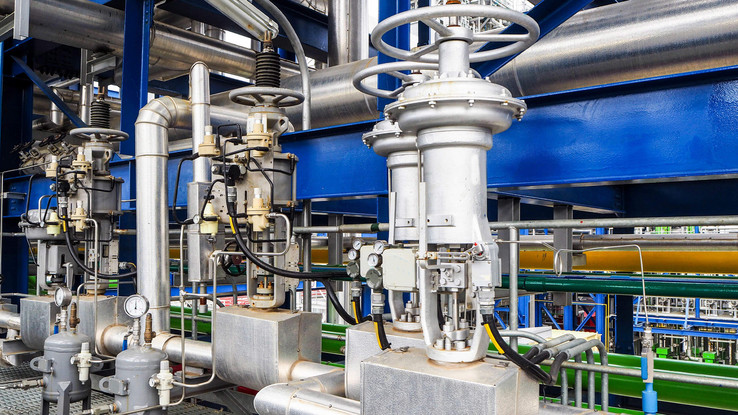

Az ISO 10628 és az ISA 5.x szabványok szabályozzák a folyamattervezés rajzainak létrehozását. A rendszerstrukturálás az IEC 81346 szabvány szerint is elvégezhető az interdiszciplináris tervezés érdekében. Végül az IEC 61355 az egyértelműség érdekében szabályozza a dokumentáció típusát.
Kiváló minőségű eszközadatok a projektekhez

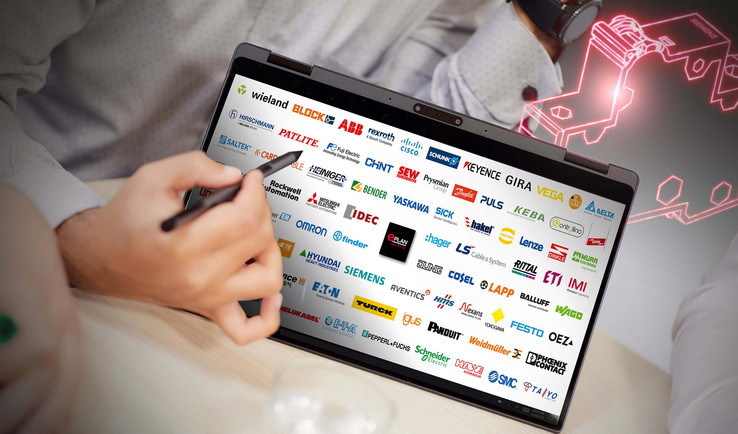

Az EPLAN Data Portal használatával a gyártók folyamatosan növekvő csoportjanak kiváló minőségű eszközözeihez és alkatrészeihez férhet hozzá. Így a folyamattervezéshez szükséges összes eszközadatot egy forrásból szerzi be, és a drag and drop módszer segítségével egyszerűen integrálhatja a projektjeibe.
Fókuszban a szakterületeket átfogó tervezés
A folyamattervezési adatok a gép- és üzemrendszer-tervezés központi információforrásai, és azokat zökkenőmentesen át kell adni a fluidtechnikának és az elektrotechnikának. Ez még fontosabbá teszi a folyamatok optimalizálását az integrált mérnöki adatok alapján. Az EPLAN megoldások támogatják Önt ebben.
PFD-k és P&ID-k létrehozása

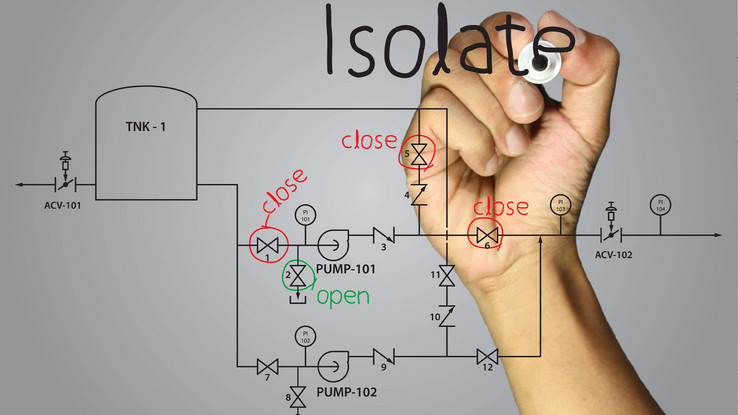

Az optimális P&ID létrehozás érdekében a szimbólumoknak, áramköröknek és csöveknek könnyen beállíthatónak és használhatónak kell lenniük, a kereszthivatkozásoknak pedig egyszerűen kezelhetőknek kell lenniük. Az alkatrészek és csövek számozásának automatikusan meg kell történnie, és lehetővé kell tenni az automatikus P&ID létrehozását is. Az EPLAN Preplanning-gel kéznél van az ideális megoldás a folyamatmérnöki tervezéshez - mind az első lépésben a PFD-k létrehozásához, mind a későbbi részletes P&ID-tervekhez. Ezenkívül az EPLAN Platform integrált alapot hoz létre mérnöki munkájához, amely lehetővé teszi az adatok zökkenőmentes átadását olyan downstream tudományterületekre, mint például az elektromos és a fluidtechnikai tervezés.
Preplanning csatlakozások
Az EPLAN Preplanning csövekhez és kábelekhez való csatlakozási objektumokat kínál, amelyek lehetővé teszik, hogy meghatározza, mely szegmensek kapcsolódnak egymáshoz az előtervezés fázisában. Ezen felül megtervezheti az eszközcsatlakozások, valamint az eszközforrások és célok közötti kapcsolatokat, és meghatározhatja az oldal elhelyezését a dokumentációban.
Örömmel segítünk Önnek!
Szeretne többet megtudni megoldásainkról, érdeklődik szolgáltatásaink iránt? Vegye fel velünk a kapcsolatot - örömmel segítünk!
