Fluidtechnika
Professzionális tervezés a pneumatikától a kenési technológiáig
Fontos, hogy szakágakat átölelő megközelítést alkalmazzunk ezen a területen, és az elektrotechnikai terveket beépítsük a dokumentációba. Az EPLAN a megfelelő megoldást kínálja Önnek ezekre a különböző mérnöki területekre - egy integrált szoftverkörnyezetben kombinálva.
A Fluidtechnika négy alterületének áttekintése
A Fluidtechnikában négy különböző területet különböztetünk meg: pneumatika, hidraulika, hűtés és kenés.
Pneumatika
A pneumatika a sűrített levegő használata a munka elvégzéséhez, a testre ható energia előkészítésének értelmében. A sűrített levegő rendszereket általában négy alrendszer alkotja: sűrített levegő előállítása, sűrített levegő előkészítése, sűrített levegő elosztása, majd végül a tényleges alkalmazás.
Hidraulika
A hidraulika területén az olajat a munkagépek teljesítményének, energiájának vagy lendületének továbbítására használják.
Hűtés
A hűtés a hőenergia eltávolításának folyamataként értelmezhető. Ha a hőt szilárd anyagokból vagy folyadékokból nyerik ki, akkor a hőátadás a fizika elvének megfelelően történik.
Kenés
A kenés megakadályozhatja a súrlódást és a kopást, például a gép két része között. Ehhez megfelelő kenőanyagot vagy kenési módszert kell alkalmazni.
Áttekintés: feladatok és kihívások a fluidtechnikában
Számos feladattal és kihívással kell szembenéznie a napi fluid tervezési munkájában. Az EPLAN támogatja Önt a kihívásokkal szemben és hozzájárul ahhoz, hogy a legjobbat hozza ki a munkafolyamatokból.

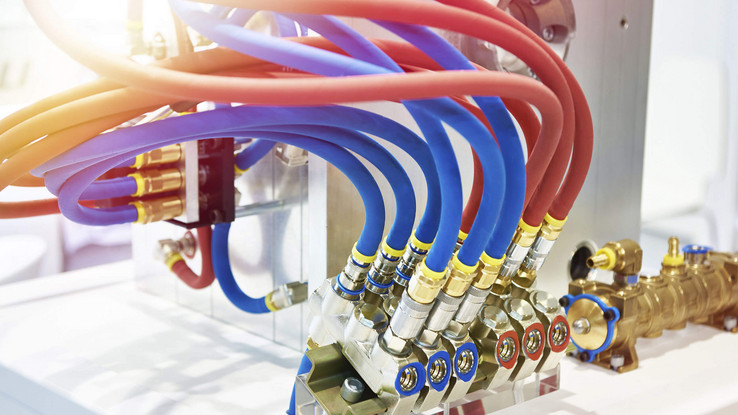

Fluidtechnikai feladatok
Designing the various systems for a machine or plant system is one of the most important tasks in fluid power engineering, for instance designing the compressed air supply for pneumatic systems and the oil supply for hydraulic systems, not to mention the actuators for both variants. You also need to design the plant’s control systems and document both the fluid power and electrical systems. Creating the schematics maps the connections between the various components of the four fluid power engineering areas.
Egy berendezési, vagy üzemi rendszer számára szükséges különböző rendszerek megtervezése az egyik legfontosabb feladat a fluid tervezés során, például a pneumatikus rendszerek sűrített levegő-ellátásának és a hidraulikus rendszerek olajellátásának megtervezése, nem beszélve mindkettő működtetéséről. Meg kell terveznie az üzem vezérlőrendszereit, és dokumentálnia kell mind a fluid, mind az elektromos rendszereket. A kapcsolási rajzok elkészítésével feltérképezhetőek a négy fluidtechnika tervezési terület különböző komponensei közötti kapcsolatok.
Fluidtechnikai kihívások
A Fluidtechnikában is számos kihívás áll fenn. Például több száz-ezer alkatrészt kell elképzelni, megtervezni és megszámozni. Ezeket viszont csöveken vagy csöveken keresztül kell összekötni egymással, miközben meg kell határozni ezen alkatrészek átmérőjét és hosszát, és mindegyiket azonosító számmal kell ellátni. A kapcsolási rajzokat ezután több száz oldalon kell dokumentálni. Ezenkívül az elkészült üzemrendszernek meg kell felelnie a tervezett előírásoknak és szállíthatónak kell lennie. Ezenkívül sok alkalmazott dolgozik egyidejűleg egy projekten, és a folyadékenergia-mérnöki adatoknak rendelkezésre kell állniuk a többi részleg számára.
Tervezzen a fluidtechnikai kódoknak és szabványoknak megfelelően
A fluidtechnikai tervezés során különböző kódokat és előírásokat kell betartani. A szabványoknak történő megfelelés pozitív mellékhatása, hogy biztos alapot képez egy egységes, szabványoknak megfelelő dokumentációhoz. A fluidtechnikai kapcsolási rajzok elkészítésének néhány fontos szabványa az ISO 1219, az IEC 81346 és az IEC 61355. Az IEC 61355 szabályozza a dokumentáció típusát, amely hasznos útmutató a dokumentumok több oldalának integrált rendezéséhez. A kódoknak megfelelő tervezés gyorsan megtérül a mérnöki munka hatékonyságának köszönhetően. Az EPLAN megoldások támogatják Önt ebben.
Tervezzen a fluidtechnikai kódoknak és szabványoknak megfelelően
A fluidtechnikai tervezés során különböző kódokat és előírásokat kell betartani. A szabványoknak történő megfelelés pozitív mellékhatása, hogy biztos alapot képez egy egységes, szabványoknak megfelelő dokumentációhoz. A fluidtechnikai kapcsolási rajzok elkészítésének néhány fontos szabványa az ISO 1219, az IEC 81346 és az IEC 61355. Az IEC 61355 szabályozza a dokumentáció típusát, amely hasznos útmutató a dokumentumok több oldalának integrált rendezéséhez. A kódoknak megfelelő tervezés gyorsan megtérül a mérnöki munka hatékonyságának köszönhetően. Az EPLAN megoldások támogatják Önt ebben.
Megoldásaink a fluidtechnikában egyetlen forrásból
A professzionális fluidtechnikai terveknek számos kritériumnak kell megfelelniük: a szimbólumoknak, az áramköröknek, a csöveknek könnyen megtalálhatónak és használhatónak kell lenniük. Az alkatrészek számozása automatikusan kell, hogy megtörténjen, miközben az alkatrészeknek meg kell egyezniük a kapott anyagszámmal. Ez leegyszerűsíti a későbbi gyártást és üzembe helyezést. A kapcsolási rajzok készítése szintén automatikusan kell, hogy történjen, miközben a tervekben való navigálásnak egyszerűnek kell lennie keresztreferenciák segítségével. Használja ki az integrált EPLAN megoldások előnyeit a hatékony műszaki tervek létrehozásához.
Hozzon létre fluidtechnikai kapcsolási rajzokat
Az EPLAN Fluid az Ön mérnöki eszköze, különösen a pneumatika, hidraulika, hűtés és kenés folyadéktechnikai rendszerek áramköreinek tervezéséhez és automatikus dokumentálásához. Használata lehetővé teszi az összes mérnöki kihívás elsajátítását, mint a szabványoknak megfelelő fluidtechnikai kapcsolási rajzok elkészítését és az EPLAN Platformhoz való közvetlen csatlakozás révén más mérnöki területeken történő egyidejű tervezést.
Készülékadatok a fluidtechnikai tervezéshez
A kiváló minőségű eszközadatok elengedhetetlenek a hatékony fluidtechnikai tervezéséhez. Az itt megválaszolandó kérdések a következők: Mely eszközöket kell összekötni egymással a fluidtechnikán keresztül? Hány port van az eszközökön? Melyek a műszaki paraméterek, méretek és súlyok? Hogyan tudom beszerezni a szükséges eszközadatokat? Az EPLAN Data Portál használatával nagyszámú kiváló minőségű eszköz- és alkatrészadathoz férhet hozzá a folyamatosan növekvő gyártók termékkatalógusaiból. Másképpen kifejezve, az EPLAN Data Portál magában foglalja az összes kérdésre a választ.
Gyártási dokumentáció és 3D tervezés
A problémamentes gyártás megvalósítása érdekében a gyártási dokumentáció automatikusan kell hogy létrejöjjön a fluidtechnikai tervek alapján. Az így készült dokumentáció optimálisan felhasználható az értéklánc további lépéseihez is. Az EPLAN Pro Panel használatával digitális ikerpárt hozhat létre a vezérlőszekrény és kapcsolóberendezés-tervezés alapjaként. Az EPLAN és leányvállalatunk, a Rittal szoros együttműködése révén rendszerszintű és automatizált szakértelmet kínál Önnek.

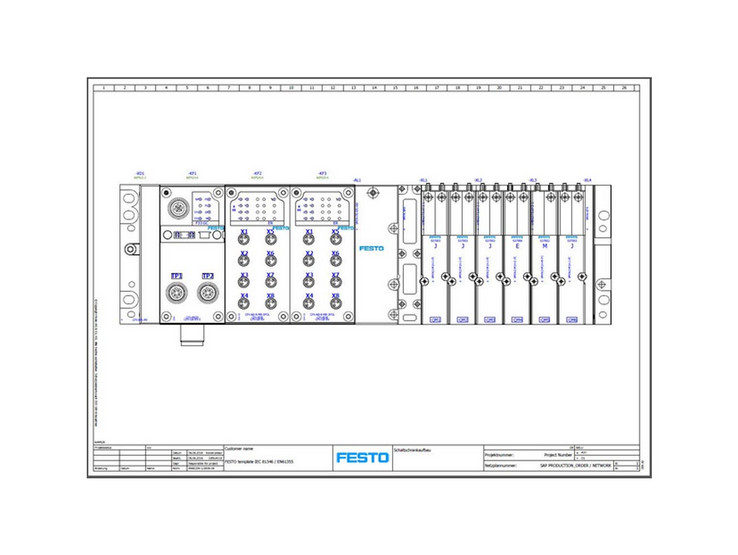

Festo szelep konfigurátor az EEC alapján
Az EPLAN és a Festo közösen fejlesztették ki a „Smart Engineering” webszolgáltatást, amely lehetővé teszi a Festo ügyfeleinek, hogy egy alkalmazás segítségével elkészítsenek egy teljes EPLAN projektet.
Web-Szolgáltatás „Smart Engineering“
A „Smart Engineering” webszolgáltatás lehetővé teszi a Festo ügyfeleinek, hogy egy alkalmazás segítségével elkészítsenek egy teljes EPLAN projektet. Ez néhány perc alatt összetett termékek egyedi konfigurálását jelenti - beleértve a szelepseket és a kezelőrendszereket. Az EPLAN Engineering Configuration (EEC) az EPLAN Fluid és az EPLAN Electric P8-mal együtt mindenhez mérnöki alapot jelent.
