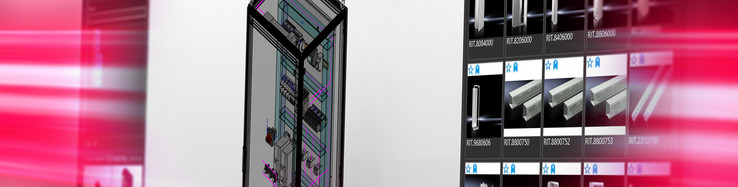

Berendezések tervezése 3D-ben:
Hogyan egyszerűsíti le a digitális iker a vezérlőszekrénytervezést és -gyártást?
Digitális iker: gondolt már arra, hogy egy 3D-s modell mennyiben segítheti Önt a berendezésgyártás során? Vagy esetleg a digitális átalalukásban? A szabványoknak megfelelő kapcsolási rajzok alapjaként 3D-s vezérlőszekrény tervek is elérhetőek. Használja ki az EPLAN által nyújtott lehetőségeket a gyártás során. Az eredmény mind a gyártásban résztvevő kollégák, mind pedig ügyfelei számára kézzelfogható lesz.
Merre tart Ön a berendezésgyártásban?
Tegyük meg közösen az utat!
Különböző kifejezések? Elektromos tervezés az irodaépületekben és vezérlőszekrénygyártás üzemi környezetben
Mérnökként mindig figyelnie kell arra, hogy a gyártás során hogyan valósulnak meg a tervek? A kétdimenziós kapcsolási rajzok természetesen használhatók a kapcsolószekrények felszerelésére és kábelezésére. Néhány szükséges információ azonban még mindig hiányzik: pontosan hol kell elhelyezni az alkatrészeket és a furatokat a szerelőlapon? És a kezelőelemek hol legyenek az ajtón? Hová kell a kábelcsatornákat, DIN-síneket és sorkapcsokat telepíteni? Ha nincsenek pontos specifikációk, akkor elkerülhetetlenek a gyártócsapat és az ügyfél különféle kérdései. A szakképzett munkaerő akut hiánya negatív hatással van a termelési és szállítási ütemtervre is. Lehet ez ellen tenni valamit az elektromos tervezés során?
2D-s kapcsolási rajzok kontra 3D-s tervezés: a berendezésgyártásban
Az EPLAN-ban létrehozott kapcsolási rajzok adatainak felhasználásával először összeállíthatja az anyagbeszerzéshez szükséges fontos információkat. Másodszor, az EPLAN projektadatok tökéletes alapot adnak a tervezett kapcsolószekrény valósághű digitális ikerpárjának előállításához. A megfelelő 3D-s szoftver megkönnyíti a villamosmérnökök számára a vezérlőpanel tervezését és a technikusok számára a gyártást.
Panel building with 2D schematics
- Where exactly are the components placed in the control cabinet? Does it all fit?
- No information about where cable ducts or bore holes should be placed
- Assembly and cabling can only be realised by experienced employees
- Every finished control cabinet looks different, despite being produced in series
⇒ Queries, re-working and a lack of personnel waste both time and precious resources
Panel building with a 3D model
- All components are already positioned on the mounting plate and displayed realistically
- The entire structure of the control cabinet is clearly described
- Understandable visualisations for coordination and project approvals
- Production assistance tools can guide even inexperienced workers through mounting and wiring
⇒ Virtual prototype for fast panel building and smooth approval processes
A virtuális prototípus 4 előnye a berendezésgyártás során
A virtuális prototípuskészítés kézzelfogható előnyökhöz juttathatja a vállalatokat, jobb együttműködést biztosítva a mérnöki, berendezésgyártási és egyéb folyamatok között. Az alábbiakban négy fontos előnyt mutatunk be a virtuális prototípusok használatához a kapcsolószekrény-tervezés és -építés folyamataiban. Töltse le most ingyen!
3D panel design and routing for fewer errors and a uniform appearance

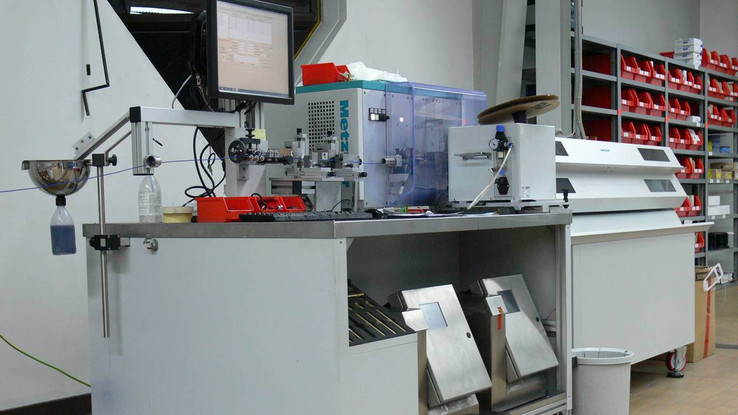

Ingela introduced EPLAN Pro Panel for 3D cabinet assembly and especially for routing. The company is regarded in the industry as a specialist for wire processing and printing, so this move extended one of its core competences.
The benefits of EPLAN Pro Panel became obvious very quickly: "Error rates went immediately to zero, every length of wire length fits perfectly, and the control cabinet also looks much better", says Ingela GmbH Managing Partner Ingo Straub.
3D panel design and routing for fewer errors and a uniform appearance
Ingela introduced EPLAN Pro Panel for 3D cabinet assembly and especially for routing. The company is regarded in the industry as a specialist for wire processing and printing, so this move extended one of its core competences.
The benefits of EPLAN Pro Panel became obvious very quickly: "Error rates went immediately to zero, every length of wire length fits perfectly, and the control cabinet also looks much better", says Ingela GmbH Managing Partner Ingo Straub.
Digitális iker létrehozása az EPLAN szoftverrel a berendezésgyártás számára
A vázlatok elkészítése után még sok a tennivaló. Az EPLAN szoftvermegoldást nyújt a vezérlő- és kapcsolóberendezés-rendszerek 3D-s tervezéséhez. Az EPLAN-t a gyártási szinten is alkalmazzák, hogy leegyszerűsítsék a digitális iker-alapú vezérlőszekrény-gyártást.
Szoftvermegoldás 3D-s vezérlőszekrény tervezéshez
Az EPLAN Pro Panel segítségével integrált összeállítási elrendezéseket tervezhet vezérlő- és kapcsolóberendezés-rendszerekhez, mindezt 3D-ben. A program lehetővé teszi, hogy a gyártás számára olyan hasznos adatot biztosítson, mint például a kábelhosszak, az alkatrészek címkézése és a furatok elhelyezése, hogy csak néhányat említsünk.
Tekintse meg kapcsolási rajzait és 3D-s vezérlőszekrény terveit helyszíntől függetlenül
Az EPLAN eVIEW segítségével webböngészőjén keresztül bárhol megtekintheti a 3D modelleket és a kapcsolódó kapcsolási rajzokat, megjegyzéseket fűzhet hozzájuk, megoszthatja és koordinálhatja azokat a projektpartnerekkel. Ezen kívül: Az EPLAN eVIEW AR kiegészítővel okostelefonja vagy táblagépe segítségével kivetítheti a kapcsolószekrényt, bárhol is van – a műhelyben, az üzemben vagy akár az asztallapra egy ügyféltalálkozó során.
Kézi összeszerelési útmutató lépésről-lépésre
Az EPLAN Pro Panel 3D modellje olyan szoftverrendszereket is támogat, amelyek közvetlenül a műhelyben használhatók. Az EPLAN Smart Mounting lépésről-lépésre útmutatást ad a technikusoknak a kapcsolószekrények kézi összeszerelési folyamataihoz. Ez azt jelenti, hogy a kevésbé tapasztalt munkavállalók is átvehetik ezeket a munkalépéseket hosszas képzés nélkül.
Virtuális útmutató a kézi huzalozáshoz
Már a vezérlőberendezések kábelezésénél is nagyon praktikus a gyártótechnikusok számára a munkafolyamatok lépésenkénti útmutatója kábelezési lista és 3D-s modell alapján. Pontosan ezt kínálja az EPLAN Smart Wiring, a böngésző alapú szoftver. A technikusoknak nincs szükségük a kapcsolási rajzok olvasásának ismeretére sem.
