Az EPLAN Platform 2024 újdonságai: még könnyebb kezelhetőség
Az EPLAN továbbra is a felhasználói élmény minőségének optimalizálására összpontosít a szoftver legújabb verziójában. Az előző két verzióban már megkezdett 2D-s és 3D-s tervezés fejlesztéseit folytatva az őj EPLAN Platform 2024-es verzió egy újabb lendületet ígér a szoftverhasználatban. Lesznek olyan funkciók, melyek minden eddiginél tovább bővítik a felhasználói élményt. Íme egy áttekintés a legfontosabb fejlesztésekről.

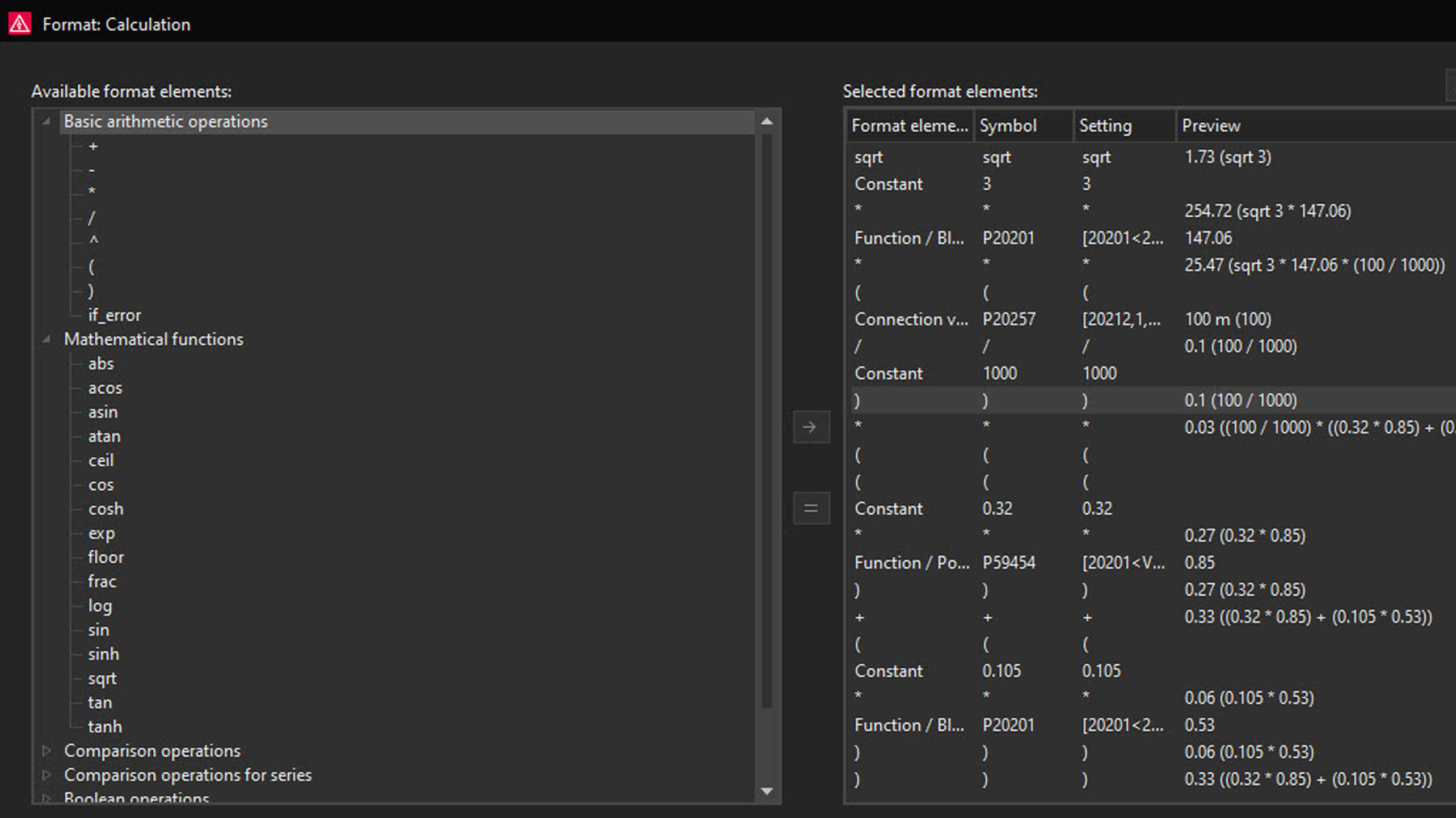

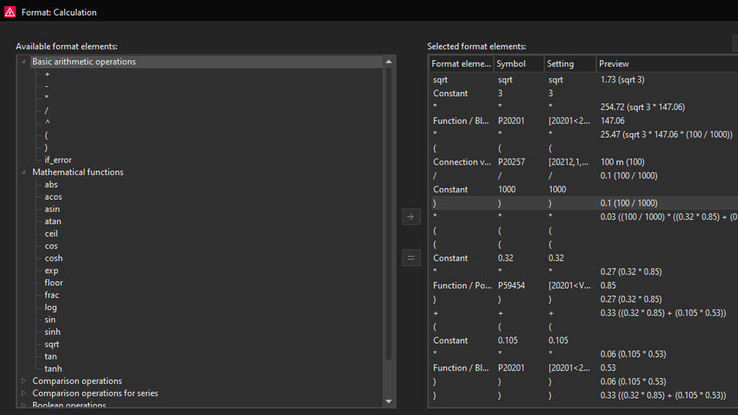

Blokktulajdonságok:
Kalkuláció közvetlenül a kapcsolási rajzon
Mik azok a blokktulajdonságok?
A blokktulajdonságok már nem számítanak újdonságnak az EPLAN-ban. Információt tartalmaznak a csatlakoztatott dokumentumokról, és ezáltal több tulajdonság elérését is lehetővé teszik különböző objektumokról.
Újdonság az EPLAN Platform 2024-es verzióban: számítási lehetőségek
Az EPLAN Platform 2024-es verzióban új számítási funkcióval bővültek a blokktulajdonságok, úgymint aritmetikai és matematikai függvények, valamint statisztikai és összehasonlító műveletek. Ezáltal lehetővé válik a különböző objektumtulajdonságok kiszámítása, vagy összehasonlítása közvetlenül a kapcsolási rajzon. A funkció segítséget nyújt fontos döntésekben, tervezés közben.
Praktikus példák a blokk tulajdonságok kalkulációjára:
- Védőberendezések és kábelméretek meghatározása egy adott terhelés alapján
- Kábelek teljes ellenállásának kiszámítása a nyomtáv és a kábelhosszak alapján
- Feszültségesés kiszámítása kábelhossz alapján

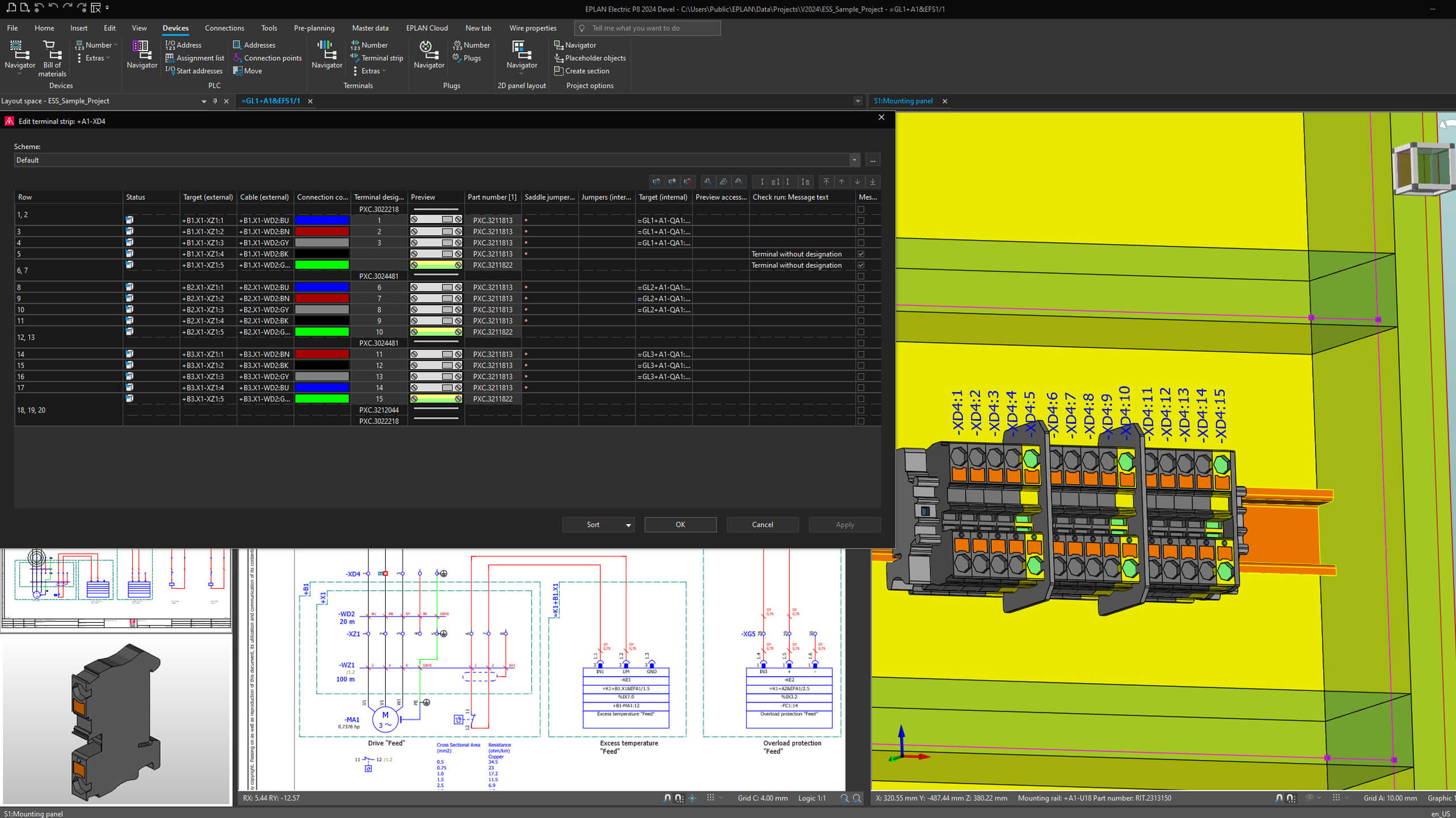

Optimalizált terminálszerkesztő:
Sorkapcsok és sorkapocslécek egyszerű kezelése
Az optimalizált terminálszerkesztő még egyszerűbbé teszi a sorkapcsok, sorkapocslécek és tartozékaik kezelését az EPLAN Platform 2024-es verzióban. Az egyes alkatrészek és eszközök gyorsan kiválaszthatóak, vagy hozzáadhatóak a sorkapocslécekhez.
Továbbá a sorkapocslécek is könnyen ellenőrizhetőek és a kapocs csatlakozások közvetlenül megjeleníthetőek a kapcsolási rajzon.

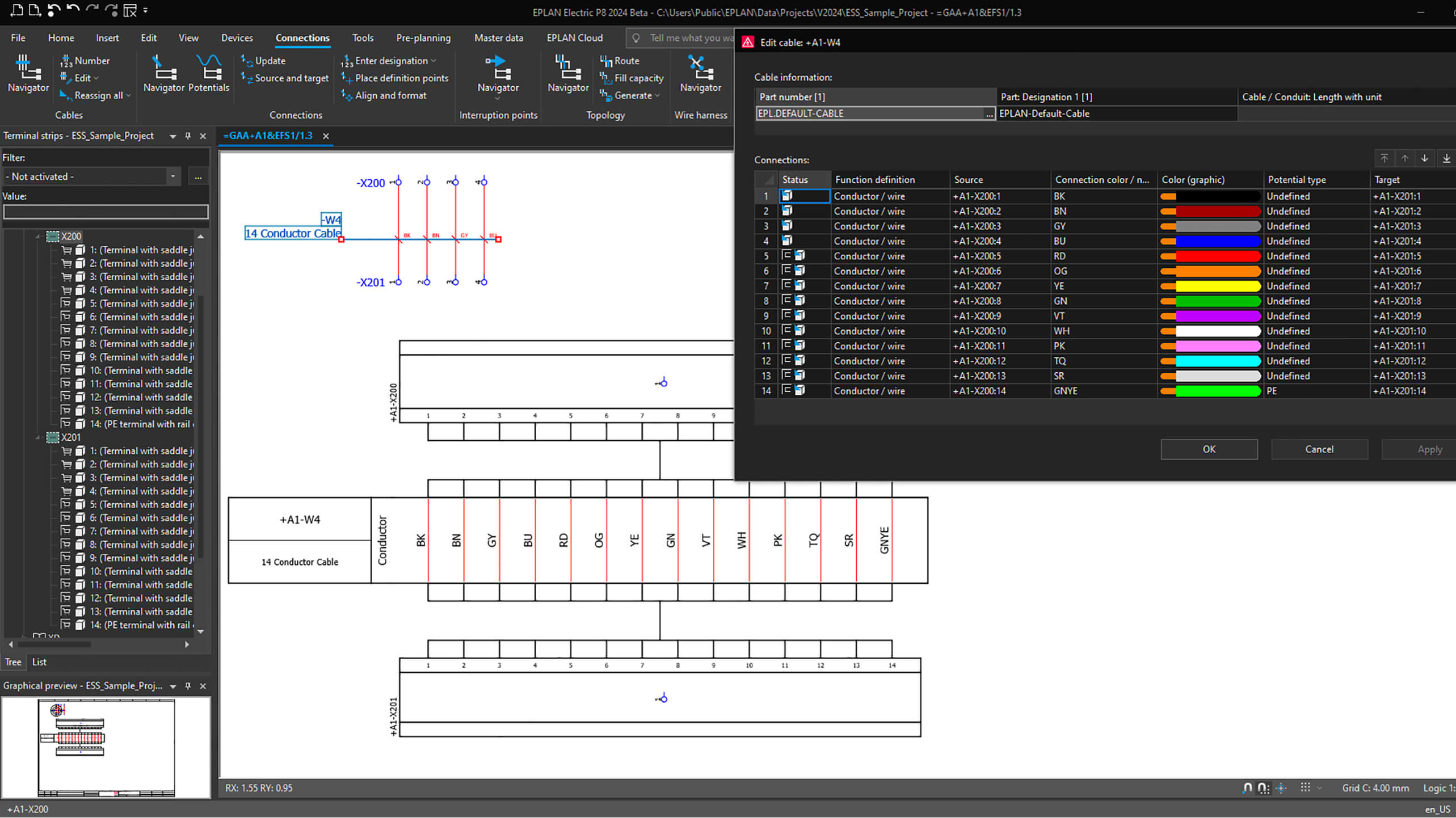

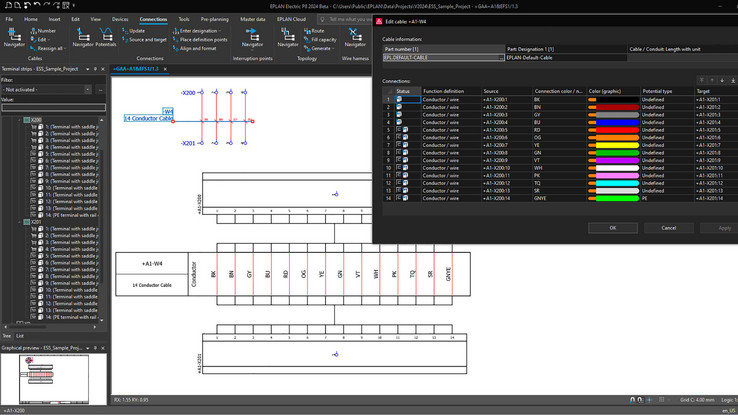

Gépi kábeltervezés:
Kábeltervezés az EPLAN-nal
Kábeltervezési feladatok
A berendezésgyártás során meg kell határozni a vezetékezéshez szükséges követelményeket, majd megtervezni az érzékelők és működtetők jeleinek a vezérlőszekrényhez történő csatlakoztatásához szükséges vezetékek útvonalát.
Új az EPLAN Platform 2024-es verzióban: tartalék vezetékek automatikus csatlakoztatása, feszültség-esés kiszámítása
Mostantól automatikusan csatlakoztathatja az összes tartalékvezetéket a sorkapcsokhoz, ügyelve arra, hogy a terepi kábelek összes vezetéke megfelelően legyen bekötve. Az új kalkuációs funkcióval pedig meghatározhatja a blokktulajdonságokat, például a feszültségesés kontrollálásához.

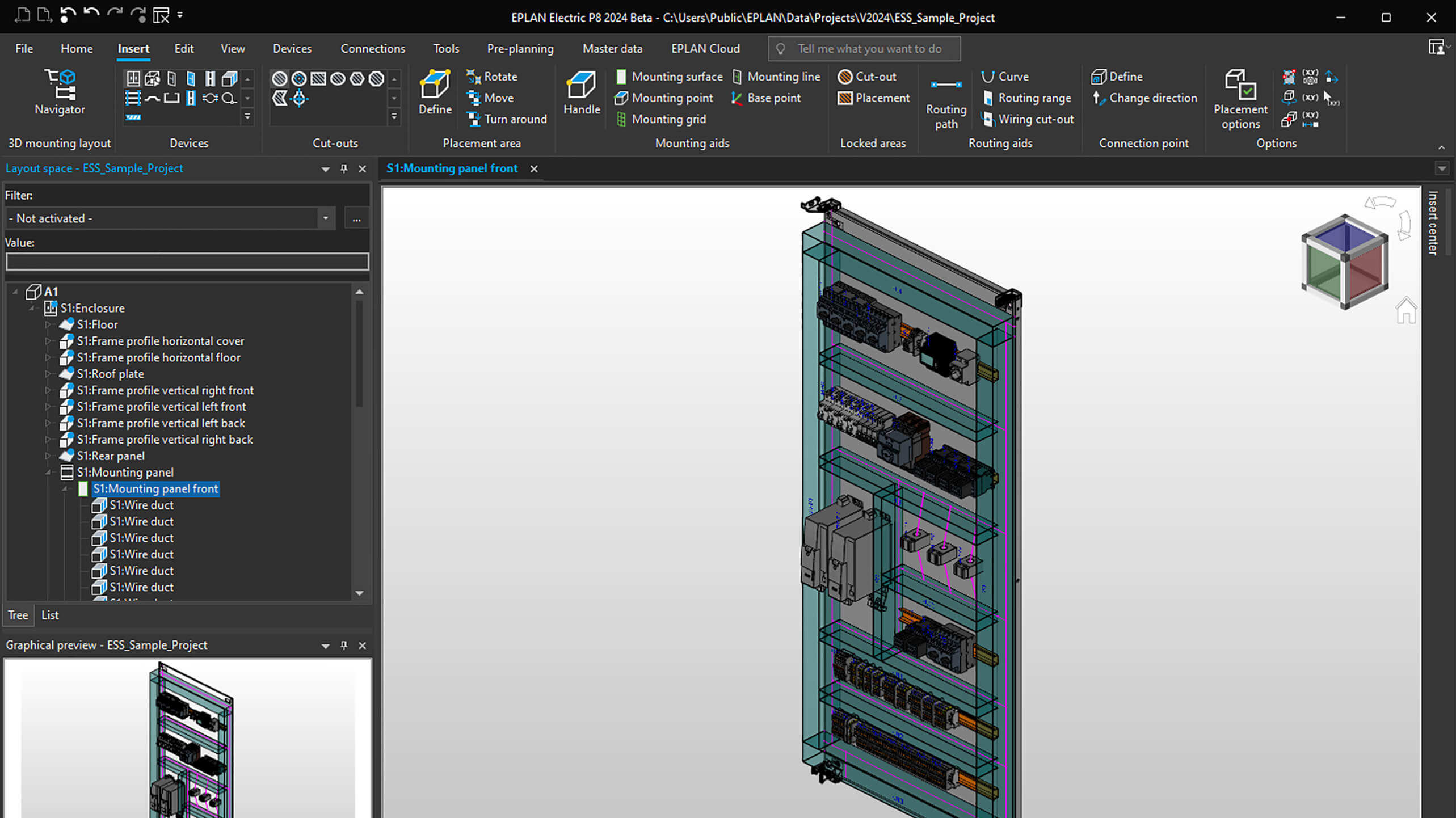

Vezérlőszekrény-tervezés 3D-ben:
Navigációs kocka, komponensek közötti hézagok automatikus eltávolítása
Az EPLAN Pro Panel új navigációs kockája egyszerű hozzáférés biztosít a 3D-s nézetekhez és felületekhez a vezérlőszekrény-tervezés során.
Ráadásul, amikor az alkatrészeket a DIN-sínre felhelyezi, a szoftver immár automatikusan kiküszöböli a hézagokat, ha szükséges.
