Gépi kábelezés:
A kábelek digitális ikerpárjának létrehozása lecsökkenti az anyagi költségeket és növeli a termelékenységet
A gépek kábelezése próbálgatással történik és ezáltal néha tévedéssel jár? Nem kell, hogy így legyen! A digitális iker lehetővé teszi, hogy már a folyamat korai szakaszában meghatározzák a pontos kábelhosszúságot, és helyesen rendeljék meg az előre összeállított kábeleket. A pontos utasítások segítségével az összeszerelő szakemberek a kábelek felszerelésekor plug-and-play alkalmazással dolgozhatnak. Az EPLAN a kábelezés során egy 3D-s CAD-rendszerrel támogatja Önt.
Merre tart Ön a gépgyártás során?
Induljunk el együtt az úton!
Próbálgatások & hibák a gépek kábelezésekor: megkönnyíthetnénk Önnek ezt a folyamatot?
Milyen kábelekre van szükségem? Mi a legjobb módja a tervezésüknek? Milyen hosszúak legyenek? A gépek és a vezérlőszekrények közötti kábelezés megtervezése a mindennapi munka során gyakran elég fárasztó. Nem ritka, hogy pontos előírások nélkül végzik, és az eredmény minden egyes alkalommal más és más lehet. Ez azt jelenti, hogy sok anyagpazarlás nehezen elkerülhető. Ráadásul olyan bosszantó meglepetések is előfordulnak, mint a lyukasztás vagy a túl kicsi fúrt lyukak. Mivel ezeket nem vették figyelembe a tervezési fázisban, lelassítják az összeszerelési folyamatot. Az elkészült kábelezés egységes megjelenésének elérése szintén szóba sem jöhet pontos 3D prototípusok nélkül.

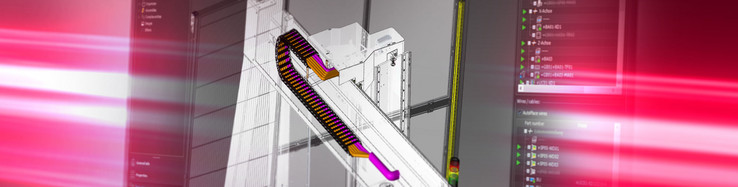

Gépek, vezérlőszekrények és a teljes kábelezés 3D modellje
Mindez sokkal könnyebb a megfelelő szoftverrel! Az olyan elektrotechnikai 3D CAD-rendszerek, mint az EPLAN Cable proD lehetővé teszik a gépek 3D-s alkatrészeinek, a kábelezésnek és a kapcsolódó vezérlőszekrényeknek az ábrázolását. És mindez a bonyolult MCAD-szoftverekkel kapcsolatos képzés nélkül is megvalósítható. Ha az elektromos tervek elkészültek, a kábelezés 3D-s ábrázolása átvihető egy 3D MCAD-rendszerbe. Ez lehetővé teszi például az ütközésellenőrzések lefuttatását, és az elektromos tervezőcsapat szükség esetén gyorsan tisztázhat minden problémát. A 3D modell virtuális prototípusként is használható a folyamatban lévő összeszerelési folyamatok során (lásd a filmet).
A gép digitális ikerpárjának kábelezése: előnyök a tervezéshez
- Tervezze meg és tegye láthatóvá a kábelvezetést, fúrólyukakat és lyukasztásokat.
- A tervezési folyamat során határozza meg a kábelek hosszát
- Előre gyártott kábeleket rendeljen a gyártótól jóval a beépítés előtt.
- Az összeszerelésre vonatkozó egyértelmű specifikációk meghatározása és egyértelmű ábrázolása.
A gép digitális ikerpárjának kábelezése: előnyök az összeszereléshez
- 3D modell digitális prototípusként elérhető a szabványosított kábelezéshez
- Előre gyártott kábelek könnyen csatlakoztathatók
- Problémamentes összeszerelés és vevői jóváhagyás
- A csökkentett anyagfelhasználás csökkenti a termelési költségeket
